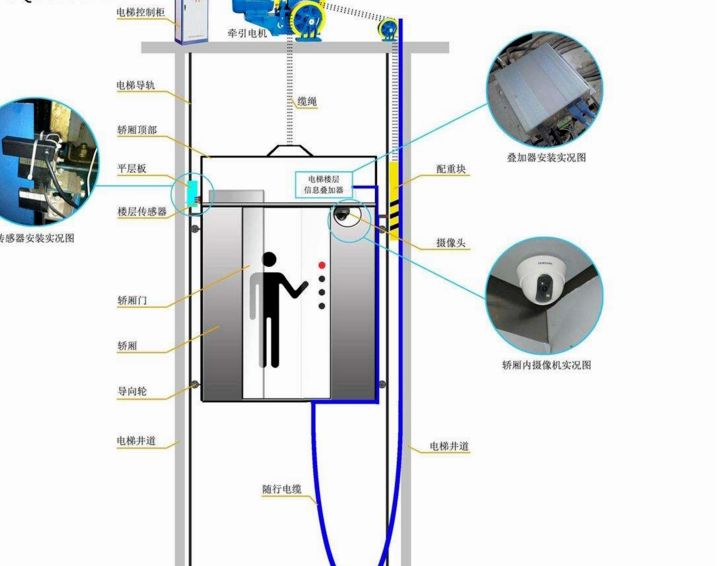

目前常見的電梯安全監控系統大多數還是嚴重傳統的有線視頻監控系統，該類系統采用電梯隨纜為電梯內部的相關設備提供電力，并且將電梯內部的監控視頻、事故發生的報警信號傳輸?shù)酱髲B的安保中心，實現一纜多用。
電梯無線視頻監控方案，為提高電梯安全性能、保障電梯乘客的生命安全做一份貢獻。以下為該電梯無線視頻監控系統的介紹：
無線監控系統優點
①安裝簡單，無需布線，因地制宜。
②工期短，省時省力，維護簡單。
③應用范圍廣，穩定性好，傳輸距離遠。
④靈活性高，容易擴展，不易故障

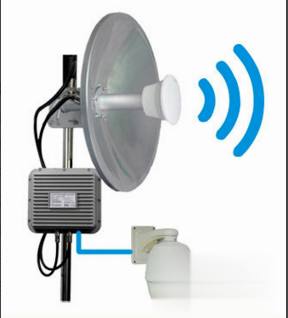

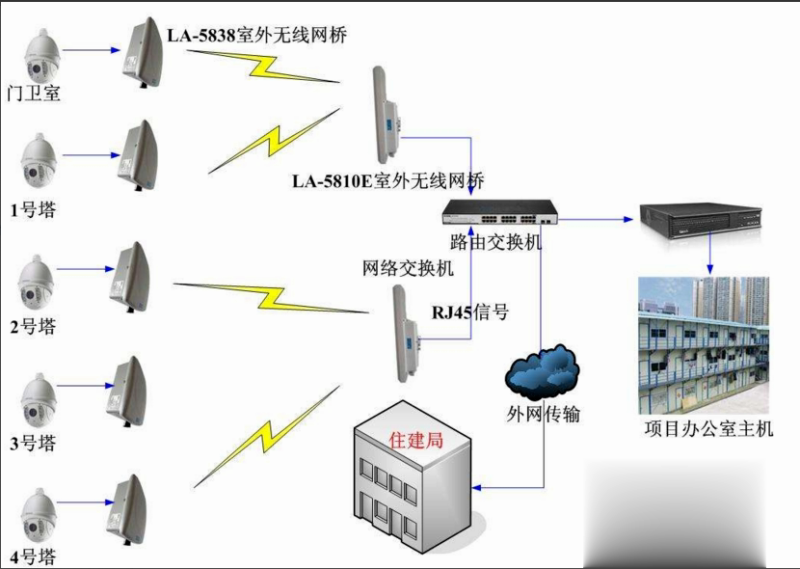

具有傳輸帶寬高、距離遠、穩定性強、保密性好等特點，室外無線網橋據采用了防水、防曬、防塵、防雷、抗氧化等外殼設計，適用于各類野外惡劣環境！
方法/步驟

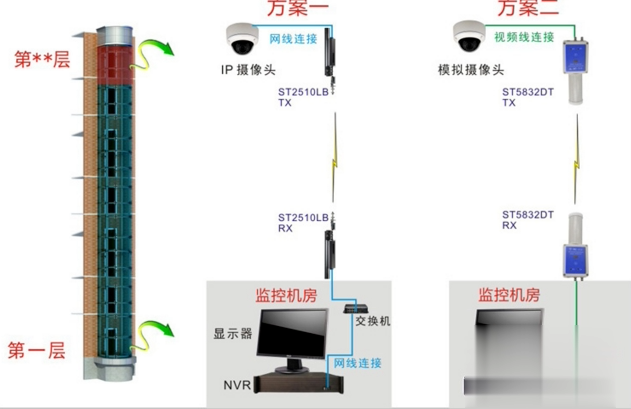

采用IP攝像頭
1、前端——IP攝像機：實時監控電梯內部的情況，安裝在電梯廂內的頂部。

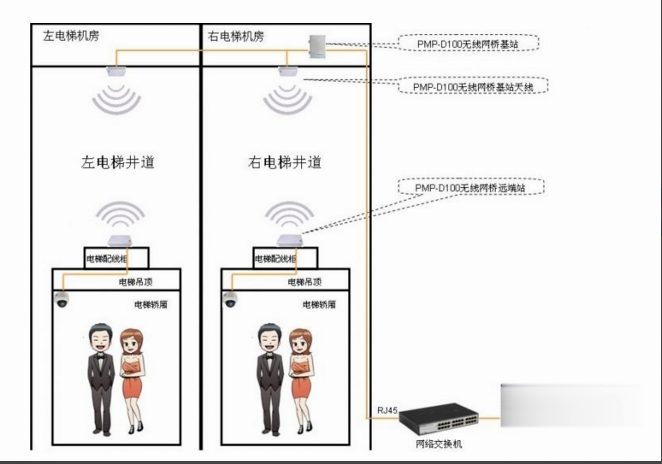

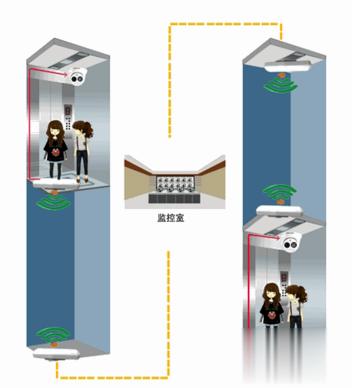

2、中端——：采用IP攝像頭的情況下一般采用數字無線視頻傳輸設備，常見的電梯用數字無線視頻傳輸設備為ST2510LB，用于電梯監控視頻影像的發送和接收，發射端（TX）安裝在電梯廂外的底部，天線朝下；接收端（RX）安裝在電梯井底部，天線朝上。
3、后端——交換機+監控顯示器+網絡硬盤錄像機（NVR）：用于顯示和存儲監控視頻影像。
采用模擬攝像頭
1、前端——模擬攝像機：實時監控電梯內部的情況，安裝方法同上。
2、中端——無線傳輸設備：采用模擬攝像頭的情況下一般采用模擬無線傳輸設備，常見的電梯用數字無線傳輸設備為ST5832DT，用于電梯監控視頻影像的發送和接收，安裝方法同上。
3、后端——監控顯示器+硬盤錄像機（NVR）：用于顯示和存儲監控視頻影像。
無線監控系統介紹

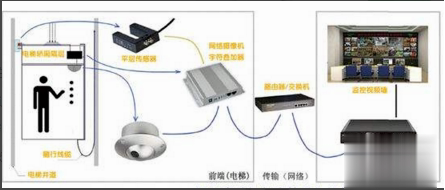

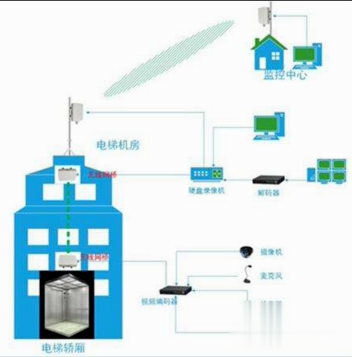

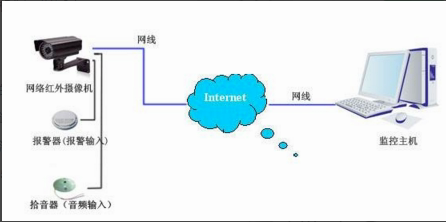

攝像機視頻信號以及拾音器語音信號，然后通過無線3G/4G無線路由器，轉換成標準TCP/IP協議的網絡信號。通過無線網絡傳輸?shù)奖镜乇O(jiān)控中心或遠程集中管理中心.
各種傳感器信號和開關量等信號，通過連接WBEE的A/D采集跟I/O輸入輸出的通信接口，然后在通過WBEE的自主網發送到樓頂?shù)臋C(jī)房的WBEE協調節點，然后在通過串口的發送連接到本地中心，把電梯采集的數據通過WBEE的自組網傳輸?shù)奖镜氐谋O(jiān)控中心。如果需要把數據傳輸?shù)竭h(yuǎn)程監控中心，可以讓W(xué)BEE的協調節點連接一個WCTU，通過WCTU的串口轉網絡數據的功能，把電梯采集的數據傳輸?shù)竭h(yuǎn)程的監控中心。包括視頻數據、攝像機、語言對講等部分。攝像機采集到模擬視頻信號，通過無線視頻服務器視頻編碼系統得到數字視頻，同時將視頻、語音、數據的混合數據流過無線ROUTER的網絡傳輸?shù)奖O(jiān)控中心，同時通過RS485線實現遠程監控控制
可靠性
系統采用成熟的、穩定的、完善技術設備，系統具有一致性、升級能力，所有整個無線網絡的拓?fù)湓O(shè)計、設備配置、協議支持都必須充分體現出對高可靠性的支持。無線網狀網絡不僅本身就具有高可靠性，而且還有高適應性。在系統故障或事故造成中斷后，能確保數據的準確性、完整性和一致性，并具備迅速恢復的功能，同時系統具有一整套完成的系統管理策略，可以保證系統的運行安全。無線網狀網具有自愈的能力，并不需要網絡管理員手動完成新路由設置。
安全性
網絡系統應具備多種可選安全機制，以適應不同應用情況下的需求；
開放性
無線視頻監控系統以現有成熟的產品為對象設計，同時還考慮到周邊信息通信環境的現狀和技術的發展趨勢，可以與消防、防盜、聚光系統實現聯動，具有RJ-45網絡通訊口，可實現遠程控制。
可擴充性
系統設計中考慮到今后技術的發展和使用的需要，具有更新、擴充和升級的可能，系統規模和功能易于擴充，系統配套軟件具有升級能力。同時，本方案在設計中留有冗余，以滿足今后的發展要求。
經濟合理性
該系統具備只需一次性建設投入及后期相對低廉的維護費用的特點，而無需租用運營商光纜，長期成本更加經濟合理。同時網絡設備及監控設備還可以根據實際需求在一定范圍內進行遷移，保護投資；
站點數量設計采用覆蓋和容量綜合設計的方法，達到覆蓋、容量、質量和投資成本的平衡，確保網絡以最少的投資，滿足用戶的需求。
提高監管力度與綜合管理水平
系統設備控制需要高效率、準確及可靠。本系統通過中央控制系統對各子系統運行情況進行綜合監控，時時動態撐握監視情況。閉路電視監控大大減少勞動強度，減少設備運行維護人員；另外，系統的綜合統籌管理可使設備按最優組合運行，在最佳情況下運行，既可節能，又可大大減少設備損耗，減少設備維修費用，從而提高監管力度與綜合管理水平
